結構

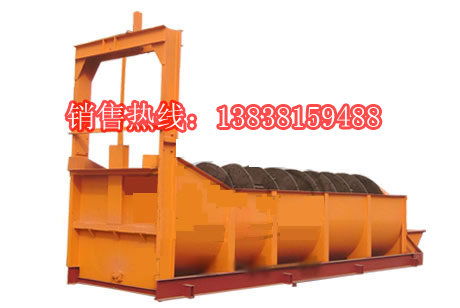

分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
主要技術參數
| 型號 規格 | 螺旋 轉速 （轉/分） | 生產能力（噸/日） | 水力坡度（度） | 傳動電機 | ||
| 返砂 | 溢流 | 型 號 | 功率 （KW） | |||
| FG-500 | 8-12.5 | 135-210 | 32 | 14-18.5 | Y90L-6 | 1.1 |
| FG-750 | 6-10 | 340-570 | 65 | 14-18.5 | Y132S-6 | 3 |
| FG-1000 | 5-8 | 675-1080 | 110 | 14-18.5 | Y132M-6 | 5.5 |
| FG-1200 | 5-8 | 1170-1870 | 115 | 14-18.5 | Y160M-6 | 5.5 |
| FG-1500 | 4-6 | 1830-2740 | 235 | 14-18.5 | Y160M-6 | 7.5 |
| FG-2000 | 3-5 | 3240-5400 | 400 | 14-18.5 | Y160M-6 | 11 |
| FG-2400 | 3.6 | 4650-7450 | 580 | 14-18.5 | Y160M-6 | 15 |
| FG-3000 | 3.2 | 11625 | 890 | 14-18.5 | Y160M-6 | 22 |
| 2FG-1200 | 5.0-8.0 | 2340-3740 | 310 | 14-18.5 | Y132M-6 | 5.5*2 |
| 2FG-1500 | 4.0-6.0 | 3660-5480 | 470 | 14-18.5 | Y160M-6 | 7.5*2 |
| 2FG-2000 | 3.0-5.5 | 7780-11880 | 800 | 14-18.5 | Y160M-6 | 11*2 |
| 2FG-2400 | 3.6 | 13600 | 1160 | 14-18.5 | Y160M-6 | 15*2 |
| 2FG-3000 | 2.0-3.2 | 14600-23400 | 1785 | 14-18.5 | Y160M-6 | 22*2 |
